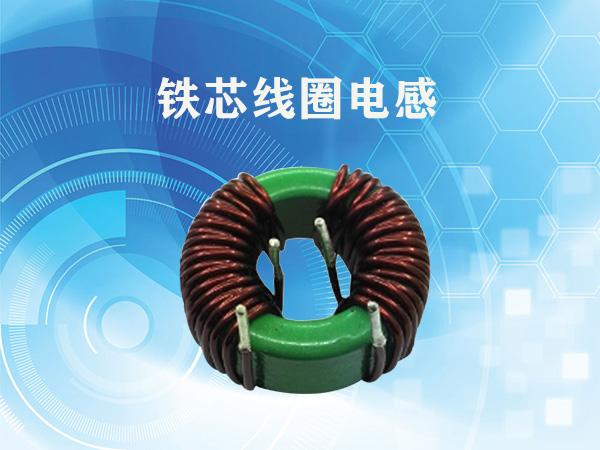

線圈電感是由導線一圈靠一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱鐵芯線圈電感。用L表示，單位有亨利（H）、毫亨利 （mH）、微亨利（uH），1H=10^3mH=10^6uH。

　　濾波作用，因為開關電源利用的是PWM都是百K級的頻率，而且是開關狀態產生高次諧波干擾，高次諧波干擾對電網和電路都是污染，因此要濾掉，利用電感的通低頻隔高頻和電容的通高頻隔低頻濾掉高次諧波，因此要在開關電源中串入電感，并上電容，電感等效電阻Rl=2*PI*f*L，電容等效電阻Rc=1/（2*PI*f*C），一般取電感10-50mH（前提是電感不能磁飽和），電容取0.047uF，0.1uF等，假設電感取10mH，電容取0.1uF，則對于1MHz的諧波干擾，電感Rl=2*3.14*1Meg*10mH=62.8Kohm，電容Rc=1/（2*3.14*1Meg*0.1uF）=1.59ohm。顯然，高頻信號經過電感后會產生很大的壓降，通過電容旁路到地，從而濾掉兩方面的雜波，一個是來自電源電路，一個是來自電力網。

　　鐵芯線圈電感是利用電磁感應的原理進行工作的。當有電流流過一根導線時，就會在這根導線的周圍產生一定的電磁場，而這個電磁場的導線本身又會對處在這個電磁場范圍內的導線發生感應作用。對產生電磁場的導線本身發生的作用，叫做“自感”;對處在這個電磁場范圍的其他導線產生的作用，叫做“互感”。

　　鐵芯線圈電感的電特性和電容器相反，“阻高頻，通低頻”。也就是說高頻信號通過線圈電感時會遇到很大的阻力，很難通過;而對低頻信號通過它時所呈現的阻力則比較小，即低頻信號可以較容易的通過它。電感線圈對直流電的電阻幾乎為零。

　　線圈加鐵芯的作用是增加磁場強度，鐵芯把線圈周圍的磁力線都集中，從鐵芯中流通。去掉鐵芯，線圈間的磁感應就會變小。磁路與電路一樣總要找磁阻（電阻）小的地方走。鐵芯比空氣的磁阻小很多，所以磁通都從鐵心走。

　　當在通電螺線管內部插入鐵芯后鐵芯被通電螺線管的磁場磁化。磁化后的鐵芯也變成了一個磁體，這樣由于兩個磁場互相疊加，從而使螺線管的磁性大大增強。為了使電磁鐵的磁性更強，通常將鐵芯制成蹄形。

　　但要注意蹄形鐵芯上線圈的繞向相反，一邊順時針，另一邊必須逆時針。如果繞向相同，兩線圈對鐵芯的磁化作用將相互抵消，使鐵芯不顯磁性。電磁鐵的鐵芯用軟鐵制做而不能用鋼制做。否則鋼一旦被磁化后將長期保持磁性而不能退磁，則其磁性的強弱就不能用電流的大小來控制而失去電磁鐵應有的優點。

想要了解更多鐵芯線圈電感，歡迎咨詢！
