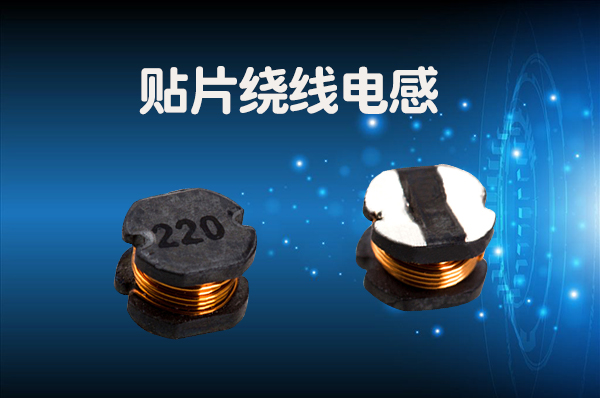

怎么解決貼片繞線電感磁飽和和電感量的問題？

　　關于如何防止貼片繞線電感磁飽和電感量的問題，假如在一定的工作頻率環境下，一般貼片電感的磁芯截面積越小，很多朋友都會問到是不是其電感量越大越不容易飽和？否則電感量越小越容易飽和?我的分析是在工作頻率一定的環境下，其電感量大的電流上升率慢，電感量小的上升率快，因此電流與磁場成正比。所以如果其直流電流已經使磁芯飽和, 電流中的交流分量將不能再引起磁通量的變化. 其電感器就失去了作用。下面讓我們一起探討下如何防止貼片電感磁飽和電感量的問題等解析。

　　一、如何防止貼片繞線電感磁飽和電感量的問題？

　　關于如何防止貼片電感磁飽和電感量的問題，假如在一定的工作頻率環境下，一般貼片電感的磁芯截面積越小，很多朋友都會問到是不是其電感量越大越不容易飽和？否則電感量越小越容易飽和?我的分析是在工作頻率一定的環境下，其電感量大的電流上升率慢，電感量小的上升率快，因此電流與磁場成正比。所以如果其直流電流已經使磁芯飽和, 電流中的交流分量將不能再引起磁通量的變化. 其電感器就失去了作用。

　　貼片電感器中加鐵氧體或其他導磁材料的磁芯, 可以利用其高導磁率的特點, 增大電感量減少匝數減小體積和提高效率. 但是由于導磁材料物理結構的限制, 通過的磁通量是不可以無限增大。因此空心線圈結構的電感可認為不會飽和，有磁芯的電感器有磁飽和問題。一般如果通過一定體積導磁材料的磁通量大到一定數量將不再增加, 不管你再增加電流或匝數, 尤其在有直流電流的回路中, 如果其直流電流已經使磁芯飽和, 電流中的交流分量將不能再引起磁通量的變化. 貼片電感器就失去了作用。

　　其次就是貼片電感的感量通常越大，它后置的安匝數越大,比較小的電流或外加電壓就會產生比較大的磁場強度,這樣就容易導致磁飽和,如果這時減小電感量,那么就不會磁飽和了。

　　二、貼片繞線電感磁飽和影響因素有哪些？

　　一般電感在每一層的旋轉過程中都會產生微弱的磁場，每一層的磁場都是不一樣的，所以方向也不同，但其中的作用力為零，沒有磁性。所以線圈電流越加大，磁性材料電子就會更多改變的旋轉方向，所有都會磁性材料電子旋轉方向都相同時，電感的磁飽因此就會導致產生影響。而反之當線圈電流越小，同樣會產生磁場，磁力線穿過磁性材質以后，電子開始轉動，線圈產生的磁力線被消除。

　　影響電感線圈的磁飽和的因素：當電感材質的磁路截面積越大，流過的電流越小，線圈匝數越小，就越不容易磁飽和的情況。其次若是在大電流的環境中，貼片電感中材質的磁路截面積越小，流過的電流越大，線圈匝數越大，就越發容易達到電感磁飽和的狀態。所以在電感的磁路中還要加入空氣隙，也可以增大磁阻，避免出現磁飽和。

　　三、貼片繞線電感使用產生的噪音情況解析？

　　由于時間的關系，上述的如何防止貼片電感磁飽和電感量的問題等內容就解說到這里，想必大家對于如何防止貼片電感磁飽的問題都有一個大致的了解了吧。其次還有啰嗦提及講下在貼片電感的使用上產生的一些噪音狀況。一般在電子線路中的電感是空心線圈，或帶有磁芯的線圈，只能通過較小的電流和承受較低的電壓。所以電感電感引起的噪聲問題主要是由于負載電流或電壓過大導致的，由于電流變化產生的感應會導致使貼片電感的線圈引起傳輸線效應，串擾，開關噪聲突變，軌道塌陷的情況。

想要了解更多關于貼片繞線電感磁飽和，歡迎咨詢！
