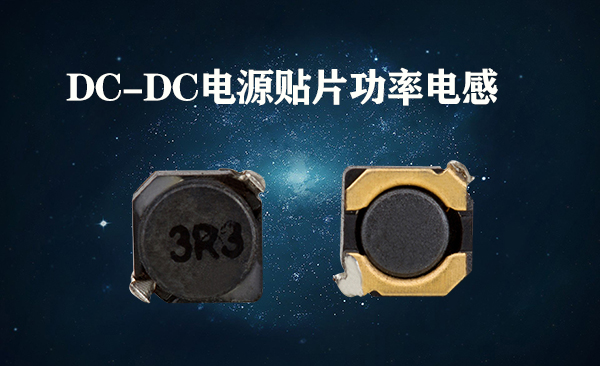

DC-DC電源貼片功率電感，手機的電源電路中使用DC-DC轉換器，使用的功率電感的磁束泄漏可能會誘發電源電路的不穩定，給電路造成不好的影響。這些問題可以通過使用磁束泄漏較少的疊層型功率電感來解決，可以阻止噪音干擾使電源電路保持穩定。另外，磁束泄漏少還能夠使電源電路和周邊的信號線等的電磁耦合減弱，抑 制噪音誘發的信號純度劣化。
功率電感和疊層型功率電感的磁束泄漏監測數據。與一直以來作為DC-DC電源貼片功率電感上使用的主要功率電感的繞線型功率電感相比，疊層型功率電感的磁束泄漏更少，現已證實閉合磁路的構造使磁束泄漏較少。這些數據表明在小型高速開關DC-DC轉換器電路中使用小型疊層型功率電感的情況下，能夠發揮它抗噪特性的特長。
便攜設備的小型、薄型化需求促使搭載于上的元器件尺寸也必 須越來越小。電源電路中的DC-DC轉換器的小型、薄型化可以使開關頻率更高，周圍元件更小型化。
DC-DC電源貼片功率電感的電源轉換效率和功率電感性能之間的關聯。PFM是指手機在待機狀態下保持低電流負荷的模式，這時電源轉換效率性能是與功率電感的Rac (交流電阻) 以及電流-感值偏執特性相關。各功率電感的Rac特性開關頻率數是4MHz的DC-DC轉換器IC的電源轉換效率特性。
顯示的Rac特性，LQM系列產品能夠充分抑 制Rac。同時，電流-感值偏執特性中顯示，它在電流通電時也能確保高感值，擁有良好的電力變換效率特性。這些性能能夠?qū)崿F(xiàn)手機在待機狀態下的高電力變換效率，對延長電池壽命做出貢獻。
想要了解更多DC-DC電源貼片功率電感歡迎咨詢！
