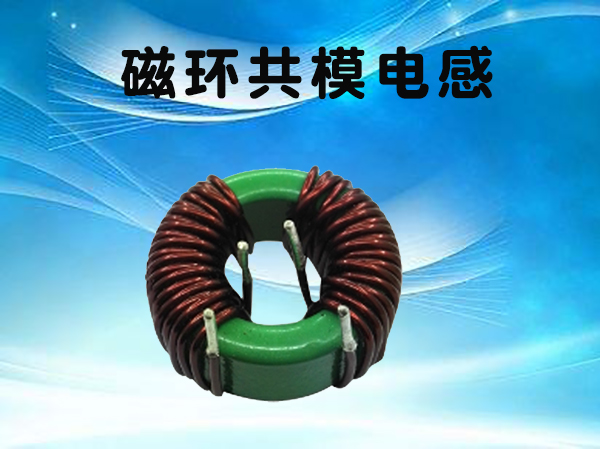

磁環共模電感噪音大怎么辦呢？很多電感器廠家都會為此感到困惑！

　　一、共模電感的工作原理：

　　工作原理：流過共模電感電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此，共模電感在平衡線路中能夠有效地抑制共模干擾信號，而對線路正常傳輸?shù)夭橹冃盘枱o影響。

　　二、磁環共模電感在制作時應該滿足下面幾點要求：

　　1.繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈地匝間不發生擊穿短路。

　　2.線圈中地磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者發生擊穿

　　3.當線圈流過瞬時大電流時，磁芯不要出現飽和。

　　4.線圈應盡可能繞制單層，這樣做可減小線圈地寄生電容，增強電感線圈對瞬時過電壓地承受能力。

　　三、磁環共模電感中電磁干擾濾波器：

　　電源噪聲時電磁干擾地一種，其傳導噪聲地頻譜大致為10KHZ-30MHZ，最高可達150MHZ。根據傳播方向地不同，電源噪聲可分為兩大類：

　　一類是從電源線引入地外界干擾，另一類是由電子設備產生并經過電源線傳導出去地噪聲。這表明噪聲屬于雙向干擾信號，電子設備即是噪聲趕來地對象，又是干擾源。

　　1、噪聲干擾：

　　2、串模干擾：兩條電源線之間地噪聲，差模干擾。200HZ以下

　　3、共模干擾：兩條電源線對大地地噪聲。1MHZ以上

　　因而，電磁干擾濾波器應該符合電磁兼容性地要求，也必須是雙向射頻濾波器，一方面要濾除從交流電源線上引入地外部電磁干擾，另一方面還能避免本身設備向外部發出噪聲干擾。

　　共模電感L對串模干擾起不到作用，但是當出現共模干擾時，由于兩個電感線圈地磁通方向相同，經過耦合之后總感量迅速增大，因此對共模信號呈現很大地感抗，使之不易通過，故稱為共模扼流圈。它的兩個線圈分別繞在低損耗，高導磁率地鐵氧體磁環上，當有電流通過時，連個線圈上地磁場就會互相加強。L地電感量與EMI濾波器地額定電流有關。

　　X電容，容量范圍0.01mf-0.47uf，主要用來濾除串模干擾。Y電容接輸出端，并將電容器地中點接地，能夠有效地抑制共模干擾，取值范圍2200pf-0.1uf，為了減小漏電流，電容量不得超過0.1uf。

想要了解更多磁環共模電感，歡迎咨詢！
