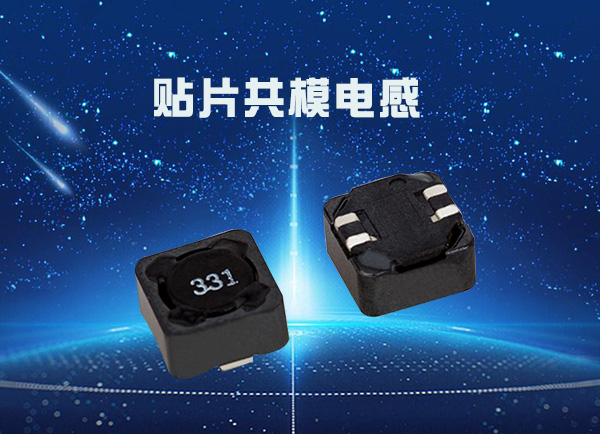

貼片共模電感如何巧妙代換及故障點檢查？貼片共模電感短路如何解決？電感進行定期的檢查是非常重要的！
貼片共模電感如何代換和檢測？
電感器損壞后,原則上應使用與其性能類型相同,主要參數相同、外形尺寸相電感器來更換,但若找不到同類型電感器,也可用其他類型的電感器代換。
代換電感器時,首先應考慮其性能參數(例如電感量,額定電流,品質因數等）及外形尺寸是符合要求,幾種常用的電感器的代換方法如下；
1. 小型固定電感與色碼電感器色環電感器之間,只要電感量,額定電質同外形尺相近,即可以直接代換使用。
2. 半導體收音機中的振蕩線圖,雖然型號不同,但只要其電感量,品質因數及頻率范圍相同,也可以相互代換,例如,振蕩線圖1F-1-1可以與lTF-3直接代換。
3. 電視機中的行振蕩空心線圈,應盡可能選用同型號,同規格的產品.否則會影響及電路的工作狀態。
4. 偏轉線圈一般與顯像管及行,場掃描電路配套使用,但只要其規格,性能參數相近,即使型號不同,也可相互代換。
如何解決貼片共模電感短路故障問題？
貼片共模電感短路是電感器常見的故障,特別是在用較細的多股漆包線繞制的電感線圈中更容易出現,產生這種故障的原因除了脫焊外,很可能是由于線圈受潮后霉斷,線圈的斷線往往是因為受潮發霉或折斷的,一般的故障多數出現在電感線圈出頭的焊接點上或經常折斷的位置。
短路故障：產生這種故障是由于電感線圈發后線圈之間絕緣變差,因而發生漏電或局部短路,測試時會發現電阻值較正常情況的小,短路現象越嚴重電阻值越小,電感線圈漏電或局部短路會造成電感器電感量和品質因素不合要求,如果線圈完全短路(電阻值為0),往往是因為線圈的兩個引出端相碰。
共模電感廠家解釋斷股故障在收音機的中波段電感線圈中特別多,因為中波段電感大多數是采用較細的多股漆包線繞制而成的,有7股,9股、14股、28股等,股數越多,線圈的q值就越高,多股線圖很容易斷掉其中的幾股,特別是在線固與引出焊片更容易發生斷股現象,這種故障在測量時會發現電感的電阻值比原來的有所增加,如果斷股發生在接頭處,通過仔細觀察往往能夠發現。
想要了解更多貼片共模電感，歡迎咨詢！
