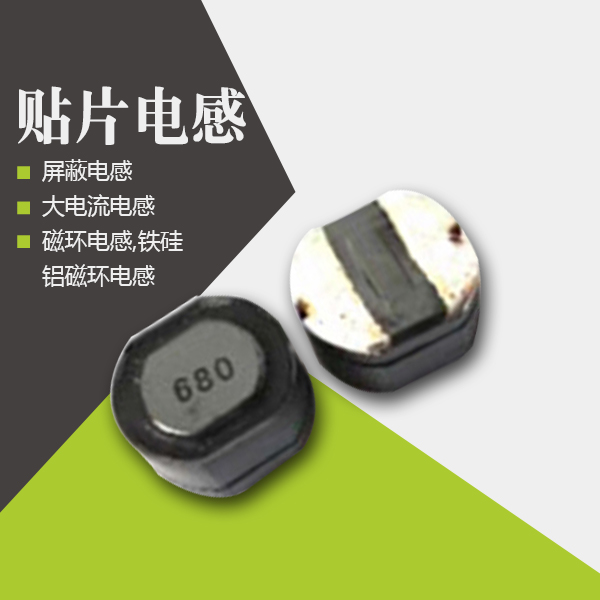

共模貼片功率電感實質上是一個雙向濾波器：一方面要濾除信號線上共模電磁干擾，另一方面又要抑制本身不向外發出電磁干擾，避免影響同一電磁環境下其他電子設備的正常工作。

　　共模貼片功率電感的濾波電路，La和Lb就是共模貼片功率電感線圈。這兩個線圈繞在同一鐵芯上，匝數和相位都相同（繞制反向）。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線園電阻的影響（和少量因漏感造成的阻尼）；當有共模電流流經線圈時，由于共模貼片功率電感電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。

　　共模貼片功率電感事實上，將這個濾波電路一端接干擾源，另一端接被干擾設備，則La和C1,Lb和C2就構成兩組低通濾波器，可以使線路上的共模EMI信號被控制在很低的電平上。該電路既可以抑制外部的EM信號傳入，又可以衰減線路自身工作時產生的EMI信號，能有效地降低EM干擾強度。

　　想了解更多歡迎咨詢！
