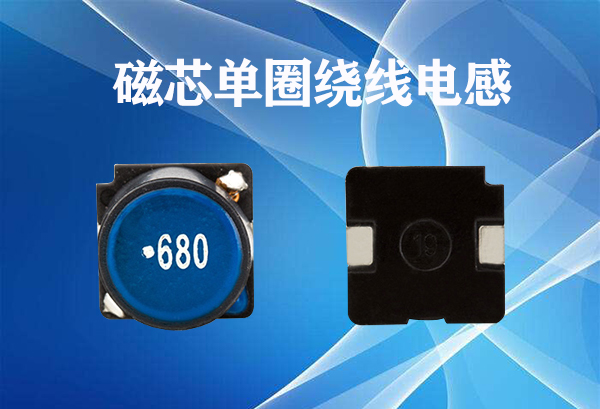

磁芯對磁芯單圈繞線電感有哪些影響？

　　磁芯和導線是構成繞線電感的兩大最核心材料，影響著電感的最基礎性能。

　　磁芯對繞線電感的影響

　　工字電感，R棒電感，磁環電感線圈以及絕大多數的貼片功率電感都是典型的繞線電感。他們共同的特點就是由漆包線纏繞著磁芯。磁芯對磁芯單圈繞線電感的影響包括感量，DCR，額定電流等方面，這種影響跟磁芯的材料，規格尺寸等等都有關系.

　　1、磁芯材料對繞線電感的影響

　　不同磁芯材料具有不同的磁通量，如果保其他因素不變，更換形狀及規格尺寸完全相同但是不同材料的磁芯，將會影響繞線電感的電感量。

　　根據繞線電感的電感量計算公式L=(k*μ0*μs*N*N*S)/l可知。磁芯材料的磁導率μs越大，則繞線電感的電感量越高。

　　2、磁芯規格尺寸對繞線電感的影響

　　我們知道，有磁芯的線圈擁有比空心線圈電感量大。磁芯對繞線電感的電感量有加強的影響。一般來說，在保證繞線電感匝數不變的情況下，我們可以另外一個電感量計算公式 L=μ×S*(N*N)/ l知道：磁芯越粗（磁芯直徑增加），S變大則電感量越大。而如果保證其他在其它參數不變的情況下，磁芯直徑增加，感值變小，DCR變大，直流疊加能力變大。原因是銅線隔斷磁通，讓磁路變長，總磁阻變大，L=N^2/R, R變大，L變小。另外磁芯規格尺寸對還會影響到繞線電感的封裝尺寸，磁芯規格越大，當然電感的封裝尺寸也越大。

　　3、磁芯影響磁芯單圈繞線電感的使用范圍

　　運用不同磁芯制作的繞線電感，因為磁芯材料性能的限制，其使用范圍也會有所不同。例如鐵氧體磁芯的繞線電感其DCR較大，居里溫度高，可用作功率電感，扼流圈，儲能電感而鐵粉芯材料的繞線電感具有較強的EMC特性，更適合做減少電磁干攏的濾波器使用。

　　以上就是磁芯對繞線電感的一些影響。綜合起來，磁芯對繞線電感的感量，DCR，封裝尺寸，使用范圍等方方面面都有影響，但是共同決定繞線電感性能的因素很多。大家在進行選型設計的時候，要根據使用環境和實際需要來綜合考慮。

想要了解更多磁芯單圈繞線電感，歡迎咨詢！
