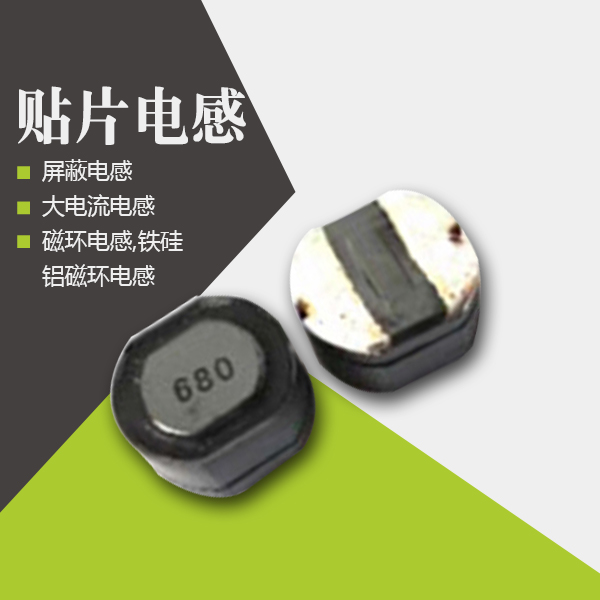

我們平常生活中電子線路中的電感是空心線圈或帶有磁芯的線圈，而電路中的這些線圈有些是貼片電感磁芯，貼片電感磁芯主要特點是用粗導線繞制，可承受數十安，數百，數千，甚至于數萬安，分帶磁罩和不帶磁罩兩種主要由磁芯和銅線組成，電路中主要起濾波和振蕩作用，但是很多人對貼片電感磁芯的種類有哪些不清楚，下面小編就來為大家介紹磁芯的種類：

　　貼片電感磁芯主要有4種類型，即繞線型、疊層型、編織型和薄膜片式電感器，常用的是繞線式和疊層式兩種類型：

　　1、薄膜片式

　　具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。

　　2、編織型

　　編織型電感磁芯特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上，用作功率處理的微型磁性元件。

　　3、疊層型

　　疊層型貼片電感具有良好的磁屏蔽性、燒結密度高、機械強度好，不足之處是合格率低、成本高、電感量較小、Q值低，它與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件的干擾，有利于元器件的高密度安裝，形狀規整，適合于自動化表面安裝生產。

　　4、繞線型

　　繞線型電感磁芯的特點是電感量范圍廣(mH～H)，電感量精度高，損耗小(即Q大)，容許電流大、制作工藝?yán)^承性強、簡單、成本低等，但不足之處是在進一步小型化方面受到限制。

想要了解更多，歡迎咨詢！
